Устанавливаем и настраиваем систему управления конфигурациями сетевого оборудования Oxidized
О важности регулярного копирования конфигурации сетевого оборудования мы говорить не будем, это очевидно. При этом резервное копирование должно быть системным и централизованным, с единой точкой контроля и управления. Также немаловажно не только делать резервные копии конфигурации сетевых устройств, но и иметь возможность контролировать изменения в них. Это способно сильно помочь при поиске неисправностей или при расследовании инцидентов. Мы предлагаем установить и использовать для этой цели Oxidized - простую систему управления конфигурациями с открытым исходным кодом.
Онлайн-курс по MikroTik
Научиться настраивать MikroTik с нуля или систематизировать уже имеющиеся знания можно на
углубленном курсе по администрированию MikroTik.
Автор курса, сертифицированный тренер MikroTik Дмитрий Скоромнов, лично проверяет лабораторные работы и контролирует прогресс каждого своего студента.
В три раза больше информации, чем в вендорской программе MTCNA, более 20 часов практики и доступ навсегда.
Oxidized - это универсальное решение, поддерживающее более 130 типов устройств, поэтому вам достаточно установить и настроить его один раз и использовать затем без оглядки на применяемое оборудование. Это значительно удобнее, чем решения, предназначенные для оборудования какого-либо отдельного производителя.
В нашем примере мы будем рассматривать работу Oxidized совместно с сетевым оборудованием Mikrotik, для установки мы использовали Ubuntu 22.04 LTS, однако данная инструкция подойдет для Debian 10 и новее, а также Ubuntu 18.04 LTS и новее.
Установка и настройка Oxidized
Oxidized написан на Ruby и поэтому его установка будет несколько отличаться от привычной пользователям DEB-систем. Начнем с установки необходимых зависимостей:
1apt install ruby ruby-dev libsqlite3-dev libssl-dev pkg-config cmake libssh2-1-dev libicu-dev zlib1g-dev g++ libyaml-dev
Также установим Git для хранения конфигураций и контроля изменений в них:
1apt install git
А теперь приступим к установке, собственно, Oxidized и необходимых зависимостей, для этого будет использоваться RubyGems - система управления пакетов для языка Ruby:
1gem install oxidized
2gem install oxidized-script oxidized-web
3gem install psych
Установка пакетов через RubyGems может занять некоторое время, поэтому наберитесь терпения.
Затем создадим пользователя oxidized:
1useradd -s /bin/bash -m oxidized
Затем перейдем в эту учетную запись и разово запустим oxydized, чтобы он сформировал необходимую структуру директорий и шаблон конфигурационного файла:
1su oxidized
2oxidized
3exit
Разработчики предлагают хранить конфигурационные файлы и данные в домашней директории пользователя oxidized и мы будем придерживаться этих рекомендаций. Откроем шаблон файла конфигурации ~oxidized/.config/oxidized/config и внесем в него некоторые изменения, параметры перечислены нами в порядке их следования в файле.
Также обращаем ваше внимание, что oxidized использует для конфигурационного файла формат YAML, а следовательно все отступы в нем следует делать только пробелами, допускается два или четыре пробела на отступ.
Прежде всего зададим имя и пароль по умолчанию с которыми oxidized будет соединяться с сетевыми устройствами. Рекомендуем использовать для этого отдельного пользователя с нестандартным именем, которого потом следует завести на всех сетевых устройствах.
1username: 0xidiZed
2password: Pa$$word
Затем укажем тип устройства по умолчанию, у нас это Mikrotik, поэтому:
1model: routeros
Остальные типы поддерживаемых устройств можно посмотреть в официальной документации:
Ниже зададим интервал создания копий в секундах, здесь следует исходить из того, как часто вы вносите изменения, в большинстве случаев достаточно будет делать копии раз в сутки:
1interval: 86400
Таймаут по умолчанию имеет смысл увеличить, особенно если у вас много слабых устройств и медленные каналы, мы устанавливаем таймаут в 60 секунд и три повторных попытки:
1timeout: 60
2retries: 3
Если вы не хотите, чтобы резервные копии включали чувствительные данные, такие как ключи, пароли и т.п., то добавьте ниже опцию:
1remove_secret: true
Теперь опускаемся к секции input, которая отвечает за связь с устройствами. По умолчанию используются протоколы ssh и telnet, но последний устарел и небезопасен, поэтому приводим секцию к виду:
1input:
2 default: ssh
Секция output отвечает за хранение собранных с устройств информации, для этих целей мы будем использовать Git, поэтому она будет выглядеть следующим образом:
1output:
2 default: git
3 git:
4 user: oxidized
5 email: 1c@zaliv31.ru
6 repo: "/home/oxidized/.config/oxidized/devices.git"
Пользователя и адрес почты можете указать произвольно, последняя опция указывает на расположение Git-репозитория с данными, как было сказано выше, он будет также располагаться в домашней директории пользователя oxidized.
И, наконец, секция source определяет базу данных устройств, мы будем использовать CSV-файл с двоеточием в качестве разделителя:
1source:
2 default: csv
3 csv:
4 file: "/home/oxidized/.config/oxidized/router.db"
5 delimiter: !ruby/regexp /:/
6 map:
7 name: 0
8 ip: 1
9 username: 2
10 password: 3
11 model: 4
12 port: 5
Здесь к важным параметрам относится опция file - путь к файлу с базой устройств и подсекция map, которая определяет в каком порядке в строке CSV файла перечисляются параметры подключения к устройству. Если какой-то параметр мы не задали, то он берется из глобальной конфигурации. В связи с этим мы используем собственную карту, но это не догма, можете делать как удобно вам.
Мы исходили из того, что имя и адрес устройства мы указываем всегда, поэтому они идут первыми. Следующая по частоте использовании опция - это отличные от дефолтных имя пользователя и пароль, затем уже тип устройства и нестандартный порт.
Сохраним файл конфигурации и займемся созданием базы устройств, создадим указанный в конфигурации файл и сразу откроем его на редактирование в nano, если вам больше нравится редактор MC, то замените nano на mcedit:
1nano ~oxidized/.config/oxidized/router.db
Внутри этого файла задаем указанные в подсекции map параметры, разделяя двоеточием. В самом простом варианте запись будет выглядеть так:
1Router_Office:192.168.150.1
Мы указали только имя и адрес, остальные параметры будут использованы из глобальной конфигурации.
Если нам нужно указать иные учетные данные, тогда добавим еще два параметра:
1Router_Office:192.168.150.1:username:password
А если нужно указать другой тип устройства, но с теми же учетными данными. то просто ставим нужное количество двоеточий:
1Router_Sklad:192.168.150.1:::dlink
Каждое двоеточие отделяет параметры, если между ними ничего нет, то будет подставлен параметр по умолчанию.
Сохраняем файл базы данных устройств.
Следующим шагом создадим юнит Systemd для работы в качестве службы, для этого скопируем готовый шаблон:
1cp /var/lib/gems/3.0.0/gems/oxidized-0.29.1/extra/oxidized.service /etc/systemd/system
Обратите внимание, что путь содержит номер версии продукта, поэтому, возможно, его придется уточнить.
Перечитаем содержимое юнитов Systemd:
1systemctl daemon-reload
Создадим директорию в /run:
1mkdir /run/oxidized
И сделаем oxidized ее владельцем:
1chown oxidized:oxidized /run/oxidized
Теперь добавим службу в автозагрузку:
1systemctl enable oxidized
И запустим ее:
1systemctl start oxidized

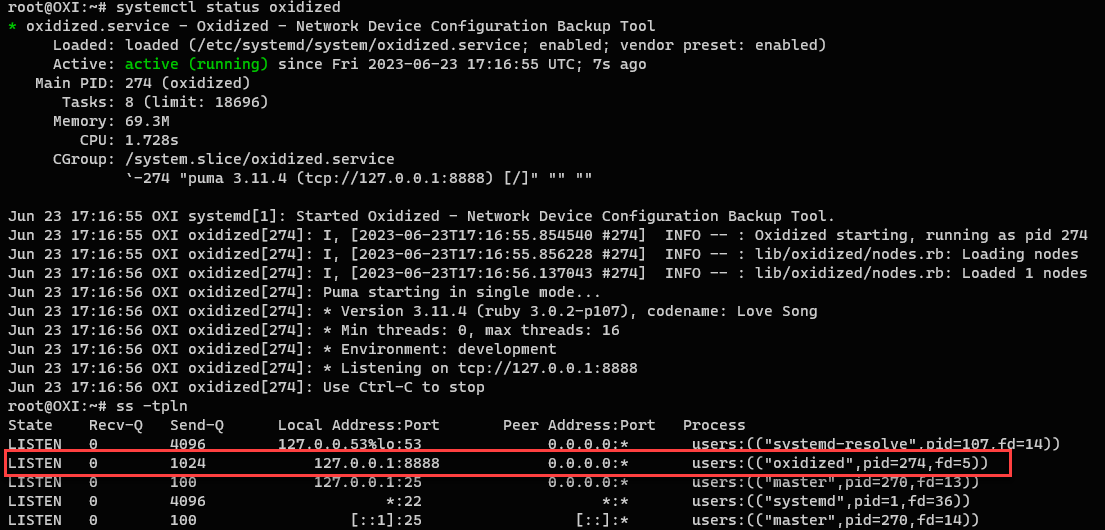

Проверить работу службы можно командой:
1systemctl status oxidized
А также убедимся, что она работает на порту 8888 локального узла.
1ss -tpln
Если вы получили аналогичный результат, то oxidized был успешно установлен и работает.
Настройка NGINX как обратного прокси
Ну вот, oxidized запущен и работает, а как получить к нему доступ? Дело в том, что разработчики сосредоточились только на системе управления конфигурациями и не реализовали никаких механизмов контроля доступа, поэтому будет лучше, если oxidized будет работать только на локальном узле, а во внешний мир будет смотреть через NGINX, прежде всего установим его:
1apt install nginx
Так как других веб-служб здесь не предполагается, то просто перезапишем конфигурацию NGINX по умолчанию из шаблона oxidized:
1cat /var/lib/gems/3.0.0/gems/oxidized-0.29.1/extra/oxidized.nginx > /etc/nginx/sites-available/default
Перезапустим NGINX:
1nginx -s reload

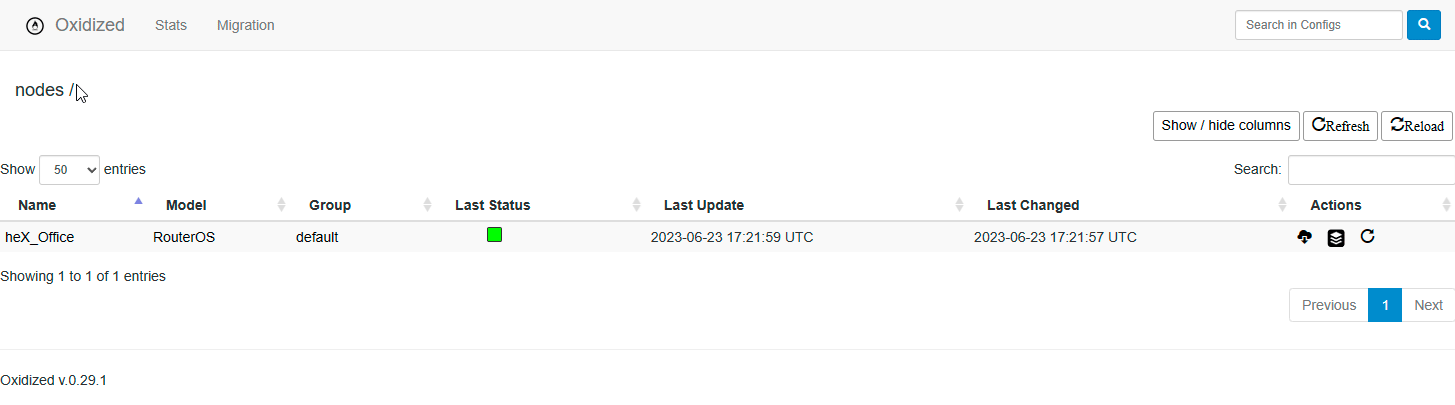

Теперь можем набрать в браузере адрес узла с oxidized и попадем в его веб-интерфейс.
Он довольно прост, но понятен и все необходимое в нем есть. Отсюда же можно скачать файл конфигурации, просмотреть изменения или принудительно выполнить резервное копирование - за это отвечают три кнопки в колонке Actions. Давайте посмотрим, как это работает, внесем какие-нибудь изменения в конфиг и заново прочитаем его. Теперь нам доступен просмотр изменений.

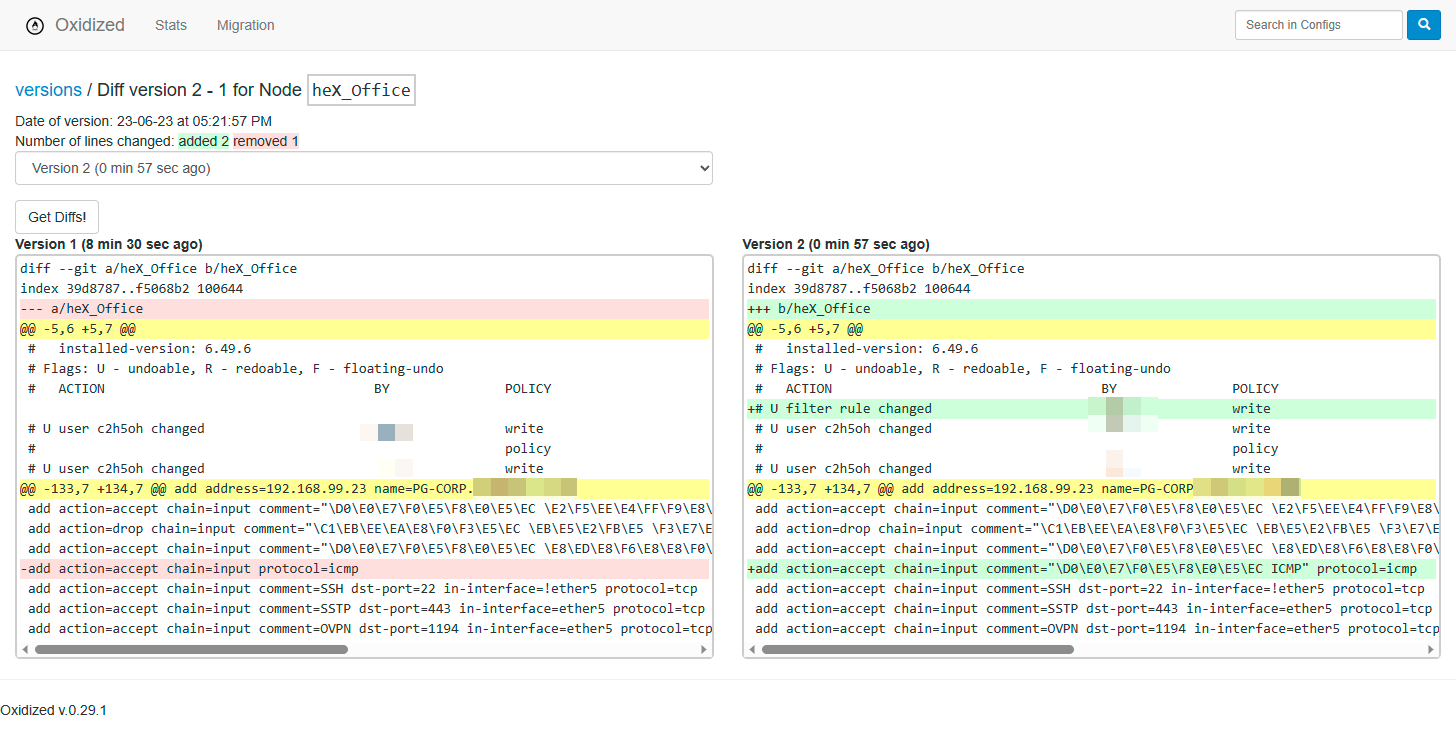

При этом сравнить выбранную версию конфигурации можно не только с предыдущей, но и с любой другой. Для этого выбираем нужную версию в выпадающем списке и нажимаем Get Diffs! Это очень удобно если вам нужно выяснить кем и когда были внесены некоторые изменения.
Настройка TLS-защиты
В целом, на этом можно и закончить, но имейте ввиду, что абсолютно любой желающий может набрать в браузере адрес oxidized и получить полный доступ ко всем конфигурациям и данным в них. А это неправильно, поэтому примем меры по ограничению доступа. Первое, что нужно сделать в нынешних реалиях - это включить шифрование.
Так как наш сервис внутренний, то можно обойтись самоподписанным сертификатом:
1openssl req -x509 -nodes -days 3650 -newkey rsa:2048 -keyout /etc/ssl/private/oxidized-selfsigned.key -out /etc/ssl/certs/oxidized-selfsigned.crt
Указанная выше команда выпустит самоподписанный сертификат на 10 лет. При выпуске сертификата желательно указать в поле CN реальное FQDN имя сервера, даже локальное, скажем oxi.it-31.lab.
Также сразу создадим файл параметров Диффи-Хеллмана:
1openssl dhparam -out /etc/ssl/private/dhparam.pem 2048
Теперь откроем файл /etc/nginx/sites-available/default и изменим существующую секцию следующим образом:
1server {
2 listen 80;
3 server_name oxi.it-31.lab;
4 return 301 https://$host$request_uri;
5}
Ниже добавим секцию:
1server {
2 listen 443 ssl http2;
3 server_name oxi.it-31.lab;
4
5 ssl_certificate /etc/ssl/certs/oxidized-selfsigned.crt;
6 ssl_certificate_key /etc/ssl/private/oxidized-selfsigned.key;
7 ssl_session_timeout 1d;
8 ssl_session_cache shared:SSL:50m;
9 ssl_session_tickets off;
10 ssl_dhparam /etc/ssl/private/dhparam.pem;
11
12 ssl_protocols TLSv1.2 TLSv1.3;
13 ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384;
14 ssl_prefer_server_ciphers off;
15
16 location / {
17 proxy_pass http://127.0.0.1:8888/;
18 }
19
20 access_log /var/log/nginx/access_oxidized.log;
21 error_log /var/log/nginx/error_oxidized.log;
22}
Проверяем конфигурацию NGINX и перезапускаем его:
1nginx -t
2nginx -s reload

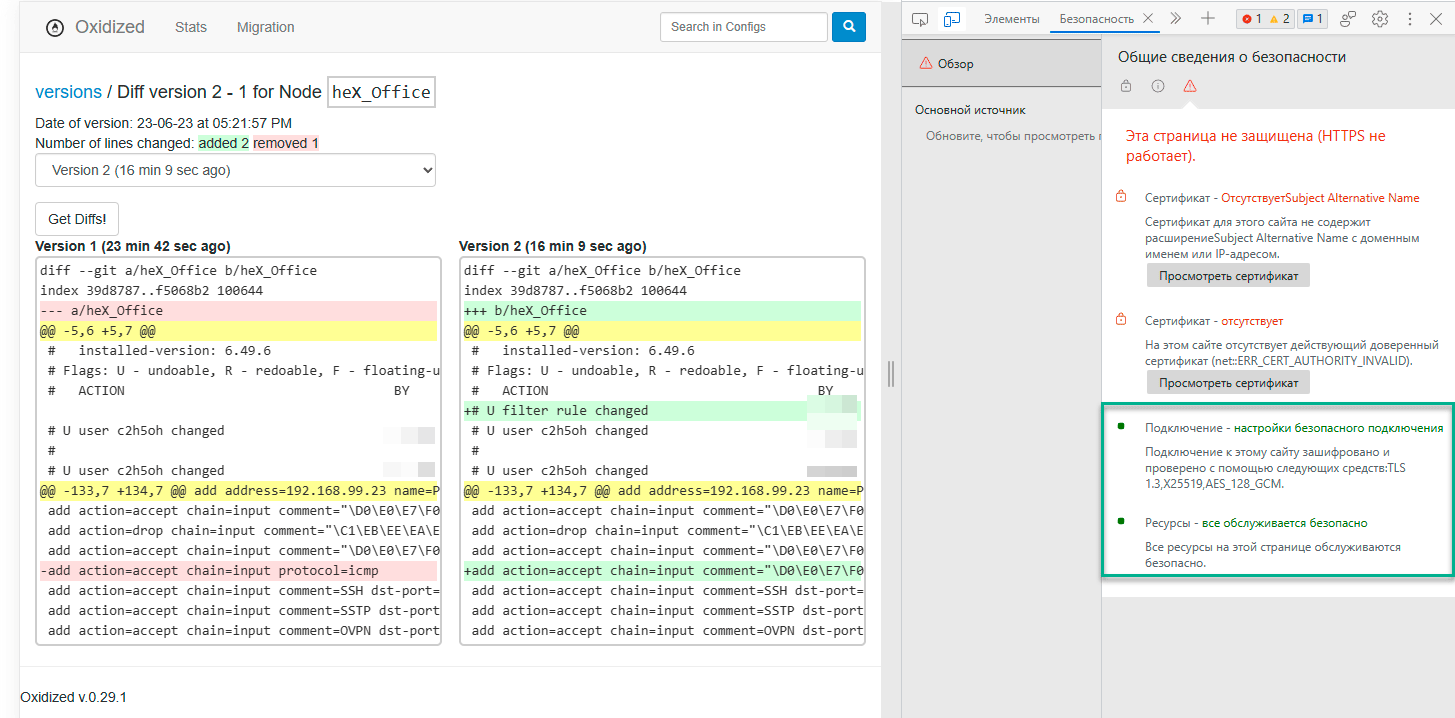

Теперь снова открываем веб-интерфейс и убеждаемся, что соединение зашифровано:
Предупреждения красным можем проигнорировать, это издержки самоподписанного сертификата, главное - два пункта внизу, страница шифруется при помощи TLS 1.3 шифром AES-128 и включена совершенная прямая секретность на основе эллиптической кривой Curve25519.
Настраиваем аутентификацию доступа
И завершающая часть - настройка аутентификации доступа. Для этого установим пакетap apache2-utils:
1apt install apache2-utils
Теперь создадим базу пользователей, первого пользователя заводим с использованием ключа -с, в этом случае будет создан новый файл паролей, а существующий перезаписан:
1htpasswd -c /etc/nginx/.htpasswd user1
Для следующих пользователей используйте команду:
1htpasswd /etc/nginx/.htpasswd user2
Теперь снова откроем /etc/nginx/sites-available/default и приведем секцию location / к следующему виду:
1location / {
2 auth_basic "Administrator's Area";
3 auth_basic_user_file /etc/nginx/.htpasswd;
4 proxy_pass http://127.0.0.1:8888/;
5 }
Перезапустим NGINX:
1nginx -s reload
И снова попробуем зайти в веб-интерфейс, теперь у нас это не получится без ввода логина и пароля.
Для удаления пользователя из базы используйте:
1htpasswd -D /etc/nginx/.htpasswd user2
Перезапуск веб-сервера после манипуляций с базой пользователей не требуется.
Надеемся данный материал окажется вам полезен и поможет быстро установить, настроить и начать использовать Oxidized.
